Кабельные муфты 3КНТПН-10-25/50 Контакт 10кВ

Описание

Термоусаживаемая муфта 3КНТПН-10-25/50 для кабелей 10 кВ

Муфта концевая термоусаживаемая 3КНТПН-10-25/50 предназначена для герметизации и защиты концов трехжильных кабелей с бумажной изоляцией напряжением до 10 кВ. Это надежное решение для наружного монтажа, обеспечивающее долговечность соединений. Идеально подходит для энергетиков, монтажных организаций и промышленных предприятий.

Преимущества муфты 3КНТПН-10-25/50:

• Болтовые соединения для быстрого и надежного монтажа
• Комплект для заземления с пружинным контактом (НКЗ)
• Термоусаживаемые компоненты обеспечивают герметичность
• Подходит для кабелей сечением 25-50 мм²
• Включена трекингостойкая изоляция

Технические характеристики:

• Артикул: KB310012
• Тип кабеля: 3-жильный с бумажной изоляцией
• Напряжение: 10 кВ
• Тип установки: Наружная
• Тип наконечников: Болтовые
• Комплект заземления: Непаянный (пружина)
• Габариты упаковки: 500×150×150 мм

Полная комплектация муфты:

• Паспорт, Монтажная инструкция, Комплектовочная ведомость
• Перчатки х/б 1 пара
• Нить бандажная 1 шт.
• Изоляционная лента ПВХ 1 шт.
• Проволока бандажная 1 шт.
• Техническая салфетка х/б 1 шт.
• Лента выравнивания напряженности 1 компл.
• Лента герметизирующая 1 компл.
• Изолирующая манжета наконечника 3 шт.
• Манжета термоусаживаемая под перчатку 1 шт.
• Трубка термоусаживаемая маслостойкая 3 шт.
• Трубка термоусаживаемая трекингостойкая 3 шт.
• Перчатка термоусаживаемая 1 шт.
• Провод заземления с наконечником 1 шт.
• Контактная пластина 1 шт
• Пружинное кольцо 1 шт.

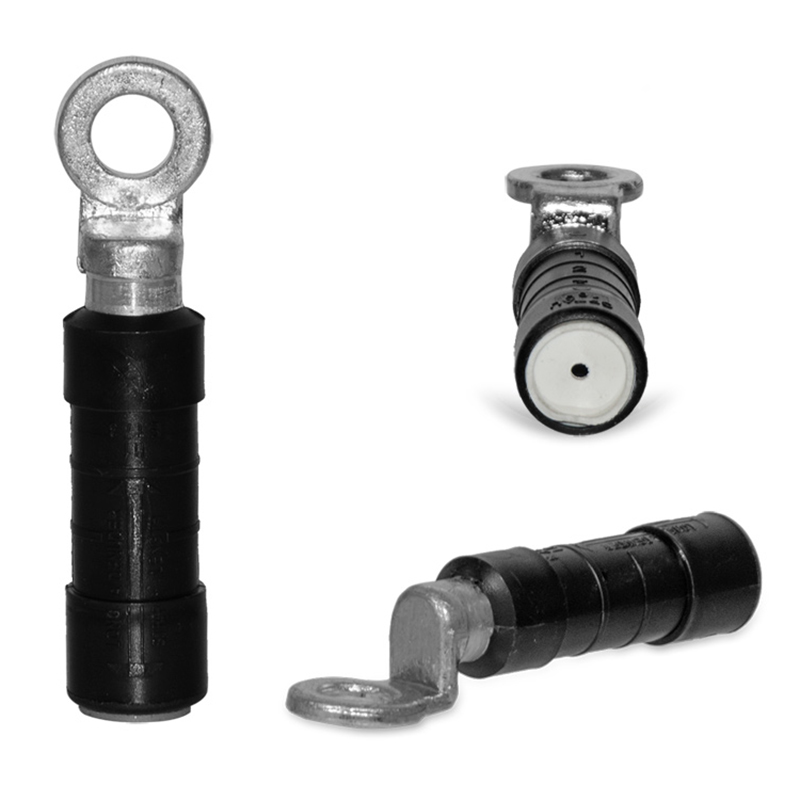

• Болтовые наконечники 3 шт.

Расшифровка маркировки 3КНТПН-10-25/50:

• 3 — Для 3-х жильного кабеля
• К — Концевая
• Н — Наружной установки
• Т — Термоусаживаемая
• П — Наличие перчатки
• Н — Наличие наконечников
• 10 – Максимальное напряжение, кВ
• 25/50 – Диапазон сечений жил кабеля (мм²)

Совместимость с кабелями:

ААБ2Л, ААБЛГ, ААШНГ, ААШП, АСБ, АСБ2Л, СБ, АСБГ, СБГ, АСБШВ

Муфта 3КНТПН-10-25/50 — это профессиональное решение для монтажа силовых кабелей. Полный комплект компонентов обеспечивает простоту установки и долгий срок службы. Добавьте в корзину прямо сейчас для получения качественного продукта с гарантией!
